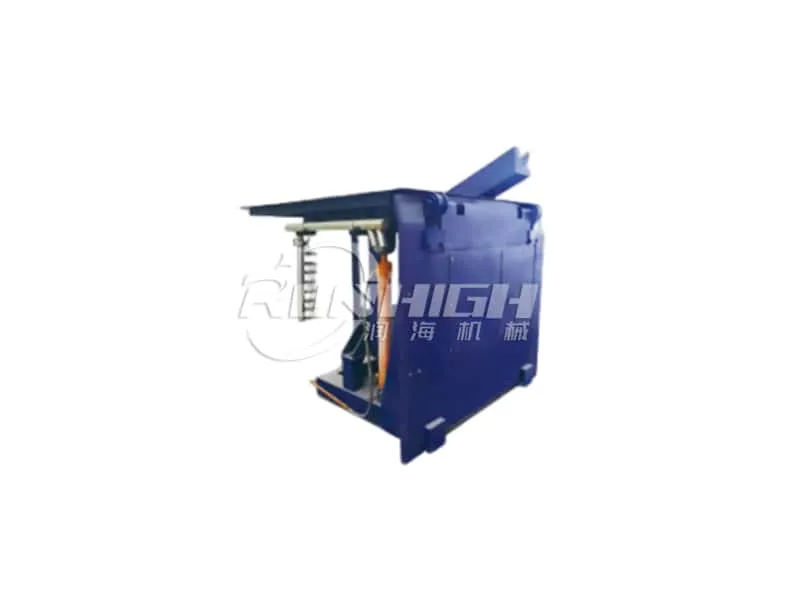

采用厚壁方管作为支架结构的炉壳，其刚性好，结构紧凑、耐久、实用。
这种结构，当水冷电缆、冷却水管炉、磁轭和感应圈等发现异常情况时， 能直观地观察到，便于及时地排除故障和进行检修，避免不必要的损失。
该结构是对应方管布置了相应的磁轭，并牢固支撑住感应圈，使整 个炉体的机械强度得到了提高，因此在倾炉时炉衬不受任何影响，确保 中频电炉的正常运转。
| 项目 | 单位 |
|---|---|
| 额定功率(KW) | 800 |
| 总输入KVA | 800 |
| 输入功率因数 | 0.95 |
| 输入电压(伏特) | 400 |
| 输出频率(Hz) | 800 |
| 输出电压(伏) | 800 |
| 熔化温度(°C) | 1550 |
| 钢用炉的标称容量(Kg) | 1000 |
| 钢在1550°C, 3500KW (Kg/Hr)下的熔化速率 | 1000 |
| 衬里材料 | 酸性或碱性材料 |
| 多重保护：过流、超压或欠压、水压、缺相、炉漏报警、水温报警 | 是的 |
