特点：
1、采用一体挤压圆形换热器， 冷却速度提高100%，稳定性高；
2、采用上下交替气冷方式，流量均匀，工件变形量小；

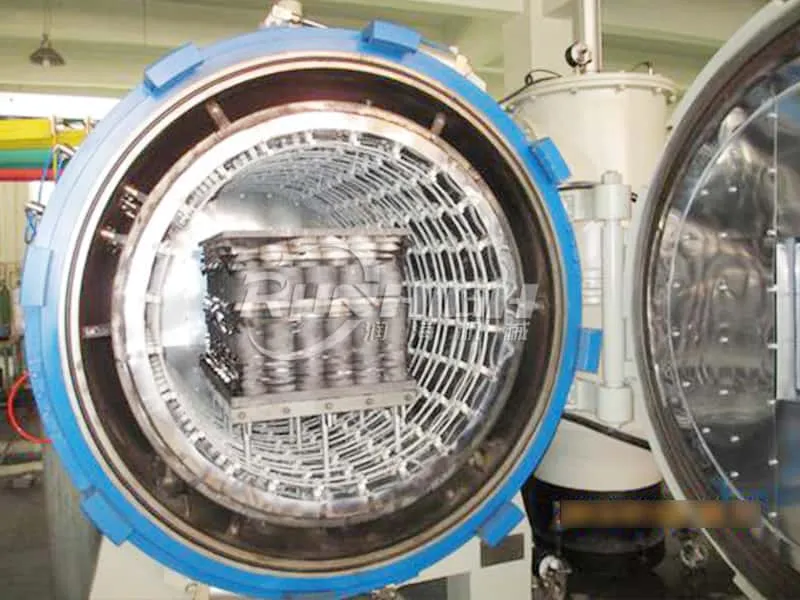

3、加热元件沿加热室四周均匀布置，温度均匀性高，热搅拌可用于真空回火；
4、采用复合硬毡/金属屏为加热室隔热层，较风管结构的节能30%；
5、工件变形小，生产效率高，使用成本低 40%；
6、编程工艺灵活输入，机械动作稳定可靠，故障自动报警/显示；
7、气淬风机变频驱动，对流加热功能可选、九点测温可选、分级及等温淬火；
8、全智能化工业计算机控制系统并有一套手动操作系统；
9、操作简洁、编程工艺灵活输入、机械动作稳定可靠；
10、手动/半自动/自动 故障自动报警/显示。
配置选择:
炉门开启方式 | 回转式 | 平开式 | 垂直升降式 |
|---|---|---|---|
| 炉胆：石墨加热元件与石墨毡复合屏合成结构； 钼加热元件与金属隔热屏合成结构； | |||
| 气淬方式 | 气流上下垂直交替气冷 | 左右交替气冷却 | |
| 真空泵组和真空计 | 进口 | 高品质国产 | |
| 真空度 | 高真空 | 中真空 | |
| PLC | 西门子 | 欧姆龙 | 三菱 |
| 温控仪表 | 欧陆 | 导电 | |
| 热电偶 | S型分度号 | ||
| 记录仪 | 有纸记录仪 | 无纸记录仪 | |
| 人机界面 | 模拟屏 | 计算机触摸屏 | |
| 电器元件 | 高品质国产 | 施耐德 | 西门子 |
注：特殊规格要求可根据客户要求定制
以下参数可根据工艺要求调整，不作为验收依据，具体以技术方案和协议为准
参数/型号 | H-ZQ557 | H-ZQ669 | H-ZQ7711 | H-ZQ8812 | H-ZQ9916 |
|---|---|---|---|---|---|
有效热区W×H×L | 500×500×700 | 600×600×900 | 700×700×1100 | 800×800×1200 | 900×900×1600 |
| 装载重量 （KG） | 300 | 500 | 800 | 1200 | 2000 |
| 最高温度 （℃） | 1350 | 1350 | 1350 | 1350 | 1350 |
| 炉温均匀性 （℃） | ±5 | ±5 | ±5 | ±5 | ±5 |
| 真空度 （Pa） | 4.0 E -1/ 6.7 E -3 | 4.0 E -1/ 6.7 E -3 | 4.0 E -1/ 6.7 E -3 | 4.0 E -1/ 6.7 E -3 | 4.0 E -1/ 6.7 E -3 |
| 压升率 （Pa） | ≤0.5 | ≤0.5 | ≤0.5 | ≤0.5 | ≤0.5 |
| 气淬压力 （bar） | 6-25 | 6-25 | 6-25 | 6-25 | 6-25 |
| 冷却气体（99.995％） | N₂/Ar/He | N₂/Ar/He | N₂/Ar/He | N₂/Ar/He | N₂/Ar/He |
