本电炉主要由炉体(包括炉门)、炉衬、炉门升降、炉车、炉车传动机构、电加热装置、温度控制及记录系统等部分组成。是国家标准节能型周期式作业炉，超节能结构，采用全纤维炉结构，节能30%。一体化连轨，不需基础安装，放在水平地面即可使用。
用于高铬、高锰钢铸件、球墨铸铁、轧辊、钢球、45钢、不锈钢、铝线等淬火、退火、回火、时效以及各种机械零件件热处理
技术参数:
(1)额定功率:50-2000kw
(2)额定电压:380V
(3)相数:3P
(4)频率:50HZ
(5)最高工作温度:1200℃
(6)加热区数:
(7)炉温均匀性:≤±10℃
(8)空炉升温时间:≤2.5h
(9)空炉损耗:≤15%
(10)有效工作区尺寸
(11)控温精度:≤2°℃
(12)控温方式:PID控制
结构简介:

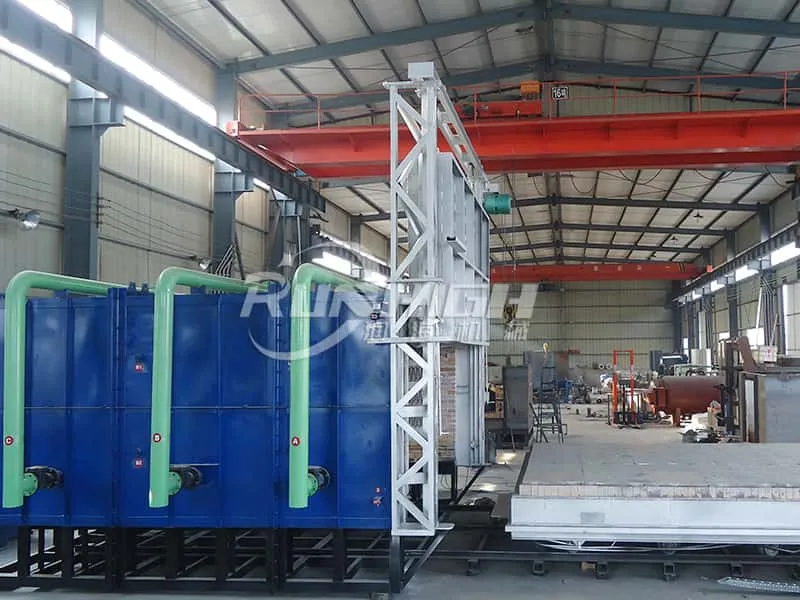

(1)本台车炉由炉体和一个可以移动的台车组成
(2)炉体外壳及台车均采用优质钢板和型钢焊接而成。
(3)加热元件采用首钢产的高电阻合金0Cr27AL7M02电阻带布置在炉门、炉侧、炉后墙、台车上。
(4)炉衬采用硅酸铝纤维制作，该材料耐高温性能强，保温性好，承重部分采用重质耐火砖砌筑，以增强炉衬的结构强度为了保证台车底部温度传热不是很高，台车保温层采用砗酸铝耐火纤维、硅藻土保温砖复合结构，以提高炉体的保温性能
(5)控温系统采用程序自动控温，能够极大节约电能，并使理想的热处理工艺曲线在实际应用中达到高精度执行。
| 型号 | 功率kw | 电压V | 最高温度℃ | 炉膛尺寸mm L×W×H | 空炉损 耗功率 kw | 控温 精度 ℃ | 炉温 均匀性 ℃ | 最大 装载量 kg |
|---|---|---|---|---|---|---|---|---|
RT₃-105-9 | 105 | 380 | 1200 | 1800×900×650 | ≤17 | ±1 | ±8 | 3000 |
| RT₃-150-9 | 120 | 380 | 1200 | 2000×1000×800 | ≤32 | ±1 | ±8 | 4500 |
| RT₃-220-9 | 220 | 380 | 1200 | 2500×1300×1000 | ≤50 | ±1 | ±8 | 7000 |
| RT₃-250-9 | 250 | 380 | 1200 | 2400×1500×800 | ≤60 | ±1 | ±8 | 8300 |
| RT₃-270-9 | 270 | 380 | 1200 | 3000×1500×1000 | ≤65 | ±1 | ±8 | 9000 |
| RT₃-280-9 | 280 | 380 | 950 | 2400×2000×1500 | ≤67 | ±1 | ±8 | 10000 |
| RT₃-300-9 | 300 | 380 | 950 | 4500×1200×1300 | ≤70 | ±1 | ±8 | 15000 |
| RT₃-400-9 | 400 | 380 | 950 | 4000×2000×1500 | ≤72 | ±1 | ±8 | 20000 |
| RT₃-500-9 | 500 | 380 | 950 | 6000×2000×1500 | ≤75 | ±1 | ±8 | 22000 |
| RT₃-600-9 | 600 | 380 | 950 | 6000×2000×2000 | ≤78 | ±1 | ±8 | 25000 |
* 可为用户设计制造各种尺寸，不同规格台车炉。
